　　CAD面积工具箱是专为工程设计和建筑制图人员打造的专业辅助工具，它能快速精准地计算CAD图纸中的各类封闭区域面积，大幅提升工作效率。通过简洁直观的操作界面，用户可轻松将计算结果导出至Excel或TXT文本，实现数据的高效管理与二次利用。

核心操作指南

　　1、LIST命令（快捷键Li）：适用于基础图形面积查询，选择对象后即可在命令行查看详细数据

　　2、AREA命令（快捷键AA）：支持复杂多边形面积计算，可通过连续点选顶点完成不规则区域测算

　　3、特性面板（CTRL+1）：实时显示选中图形的几何属性，包含面积、周长等关键参数

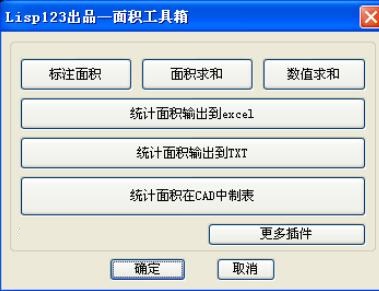

核心功能解析

　　智能面积标注系统：自动识别封闭图形轮廓，在图形中心生成清晰面积标注。无论是建筑平面图中的房间分区，还是机械图纸中的零件截面，都能实现批量标注。标注文字大小智能适配图纸比例，确保输出效果专业规范。

　　多区域面积统计：支持框选多个不规则图形进行总面积计算，结果自动以文本形式插入图纸指定位置。例如在园林设计场景中，可快速统计不同植被区域的种植面积总和，误差控制在0.01平方米内。

　　数值智能汇总：一键框选图纸中的分散数值完成自动求和，特别适用于统计材料清单中的数量数据。工程预算人员无需手动录入，避免计算失误风险。

　　数据导出系统：独创的双通道输出模式，既可将面积数据直接生成Excel表格保留原始图形编号对应关系，也可导出为TXT文本供其他系统调用。导出的数据自动包含图形定位坐标，方便现场施工核查。

　　CAD内建表格：直接在绘图界面生成专业数据表格，自动匹配当前图纸标注样式。表格支持动态更新，当修改原始图形时，关联数据将实时同步刷新。

应用场景实例

　　在大型商业综合体设计中，设计师需要统计上百个商铺单元的面积数据。传统手动计算需耗时数日，而使用本工具只需三个步骤：框选所有商铺闭合区域→执行面积求和→导出Excel表格。整个过程不超过10分钟，数据可直接用于合同签订。在市政工程领域，道路绿化带的面积测算误差要求控制在1%以内，该工具通过边界捕捉功能确保测量精度完全达标。

用户真实反馈

　　▲建筑设计师陈工：”以前算楼层面积要加班到深夜，现在半小时搞定整栋楼，报表还能自动生成！”
　　▲测绘员小李：”野外测绘数据导入CAD后，用面积统计功能比专业测绘软件还精准”
　　▲装修监理老张：”瓷砖用量计算再也没出过错，客户验收时直接展示CAD数据表格特别有说服力”
　　▲高校王教授：”教学演示时实时显示计算过程，学生理解面积原理更直观”
　　▲钢结构刘工：”曲面构件面积计算是行业难题，这个工具的参数校准功能解决了大问题”

　　该工具兼容AutoCAD 2010-2023各版本，采用轻量化设计不占用系统资源。对于大型工业厂区图纸，仍能保持流畅操作体验。通过智能记忆常用参数设置，减少重复操作步骤，即使是CAD新手也能快速掌握核心功能。持续更新的算法引擎确保在面对复杂图形组合时，始终保持计算结果的准确性和稳定性，成为工程设计领域不可或缺的效率利器。
