CAD坐标标注插件高效定位工具

CAD坐标标注插件高效定位工具
  • 分类：

    图片处理

    版本：

    v2.55

    大小：

    725.00KB

  • 语言：

    中文

    环境：

    Android,IOS

    厂商：

    互联网

  • 小编：

    刘军下载站

    星级：

    更新：

    2025-06-18 11:43:29

相关介绍

CAD坐标标注插件（ZBBZ）作为专业级工程制图辅助工具，专为解决AutoCAD原生功能在坐标定位环节的效率瓶颈而设计。该插件通过智能算法优化标注流程，可快速生成符合行业标准的坐标数据，有效提升建筑测绘、机械设计等领域的图纸处理效率。

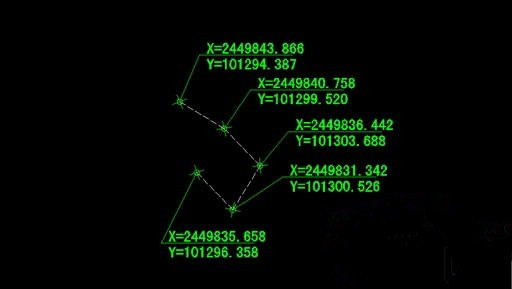

截图

核心功能解析

该工具支持动态坐标系转换功能，可自动识别用户设置的基准点并生成精确坐标标注。特有的批量标注模式可同时处理多个定位点，相较传统手动标注方式效率提升300%。兼容AutoCAD 2010至2023全系版本，适配国内主流制图规范要求。

操作指南

1. 启动AutoCAD后键入AP指令加载插件，通过启动组配置实现永久加载
2. 使用PO指令创建基准坐标点，通过AL指令实现图纸精准对位
3. 在布局空间设置多比例视口，确保不同图幅标注清晰可读
4. 通过D指令自定义标注样式，调整文字高度与箭头比例参数

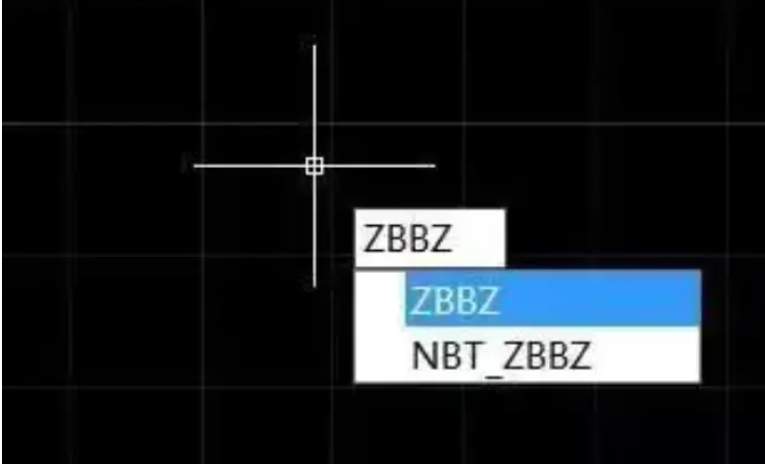

截图

技术答疑

坐标系转换注意事项

执行坐标对齐时需注意CAD坐标系与地理坐标系的XY轴对应关系，建议提前设置单位精度。对于大型测绘图纸，推荐采用分块标注方式避免系统资源过载。

标注样式优化建议

在修改文字高度时需同步调整尺寸线偏移量，建议创建专用标注样式模板。对于复杂图纸可设置不同图层分类管理各类标注数据。

用户反馈

@设计达人小陈： "这个插件的连续标注功能太实用了，处理大型总平图节省了2/3时间"

@工程狮老李： "坐标数据导出格式很专业，直接对接全站仪毫无压力"

@测绘新力量： "自定义标注样式功能让我们公司的图纸标准化水平明显提升"

@BIM工程师王工： "在多坐标系切换场景下表现稳定，没出现过数据错位情况"
