CAD自定义填充图案操作指南

在CAD制图过程中，合理运用填充图案既能提升设计效率，又能增强图纸视觉效果。虽然软件内置了多种预设样式，但对于专业设计需求而言，掌握自定义填充图案的方法尤为重要。

CAD图案填充基础操作

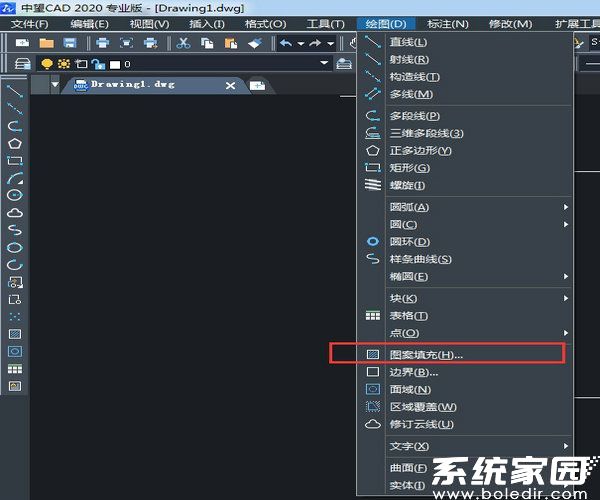

常规填充功能可通过绘图菜单中的【图案填充】选项启动。操作界面中设有完整的参数调节模块，用户可选择预设图案样式，调整比例角度，设置填充颜色等基础属性，系统默认的填充方案基本能满足日常设计需求。

深度解析自定义功能

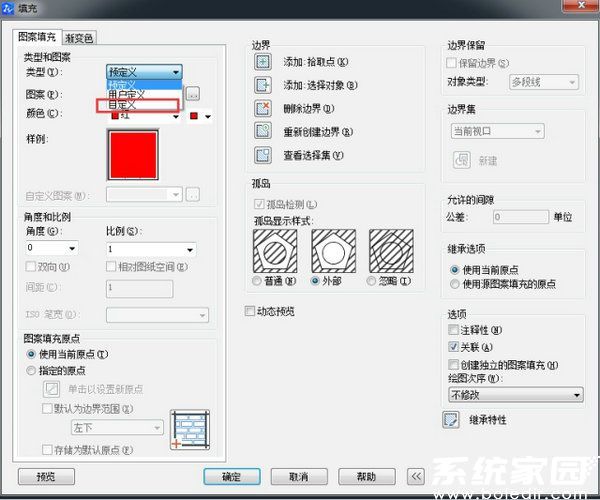

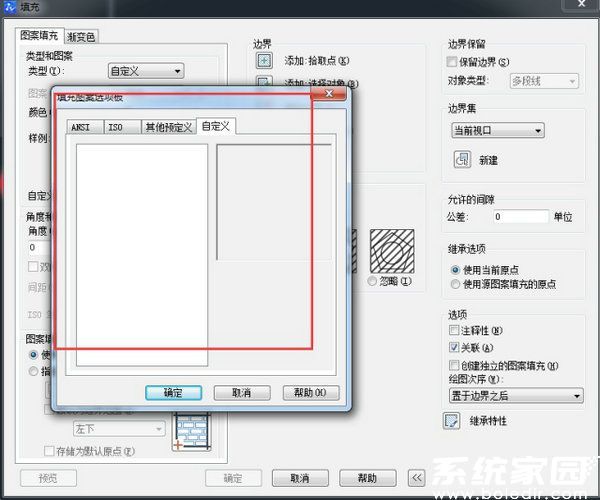

当需要特殊纹理时，自定义功能模块存在认知误区。虽然选项面板设有自定义分类，但实际应用时需注意：必须提前将第三方PAT格式文件存入安装目录的Support子文件夹。若未正确配置资源包，即便选择自定义类型，图案库仍会显示空白状态。

创建专属图案库技巧

专业设计师通常会建立个性化图案库，通过文本编辑器编写PAT文件时需遵循特定编码规范。每个图案单元需要定义基准点、偏移量、线段角度等核心参数，建议采用模块化设计思路，将不同类别的图案分文件存储以便管理。

高级参数设置要点

在填充比例调节时，建议开启动态预览功能，实时观察图案密度变化。对于复杂图形填充，可启用孤岛检测功能避免误填充，同时要注意关联性设置对后续编辑的影响。当遇到填充边界不闭合的情况，可通过容差调节自动修补微小间隙。

常见问题解决方案

若出现图案显示异常，首先检查PAT文件编码格式是否为ANSI。当多版本软件共存时，需确认图案文件是否复制到当前使用版本的对应目录。对于跨平台设计文件，建议将自定义图案打包随图纸文件一起传输，确保显示一致性。
