CAD线型添加操作方法指南

在工程制图领域，CAD软件作为专业绘图工具，其线型设置直接影响图纸表达效果。系统预设的线型库虽然丰富，但在实际工作中仍可能遇到需要自定义线型的情况。本文将详细介绍在CAD软件中加载新线型的完整流程，帮助用户扩展绘图工具的应用能力。

CAD新增线型操作指引：

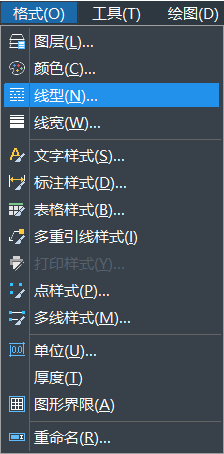

1.启动CAD应用程序后，在顶部导航栏选择【格式】菜单项，展开后点击【线型】选项。熟练用户可直接在命令窗口输入【LT】快捷指令，快速调出线型管理界面，操作示意图如下：

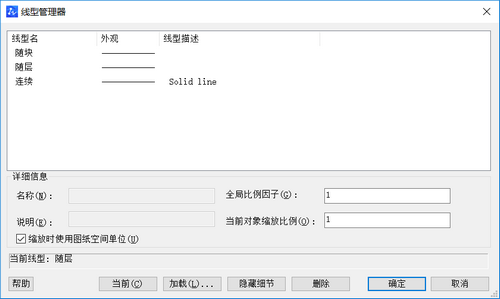

2.进入线型管理对话框后，定位至右侧功能区的【加载】按钮。点击后将出现线型资源库选择窗口，该步骤对应界面展示如下：

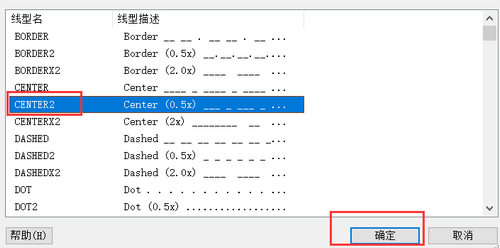

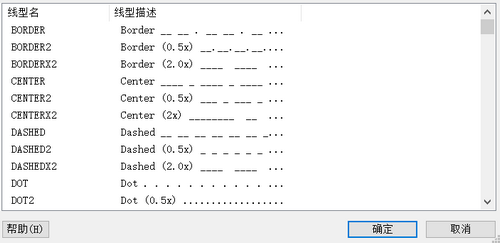

3.在加载线型窗口内，用户可通过滚动条浏览内置线型资源。以选择【CENTER2】线型为例，勾选目标样式后点击确认完成加载，具体操作界面参考下图：

特别提示：若线型列表显示空白，需点击窗口顶部的文件浏览按钮，手动定位到CAD线型存储目录（文件扩展名为.lin），选择对应线型配置文件进行加载。

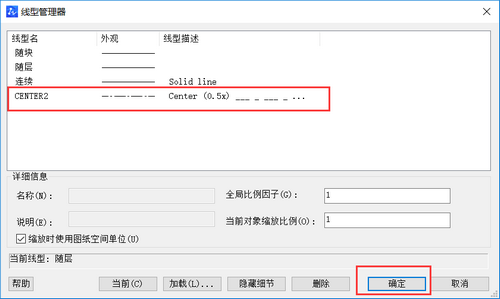

完成上述步骤后，返回线型管理器即可查看新载入的线型样式。确认无误后点击确定保存设置，此时新增线型已成功加入当前绘图环境。

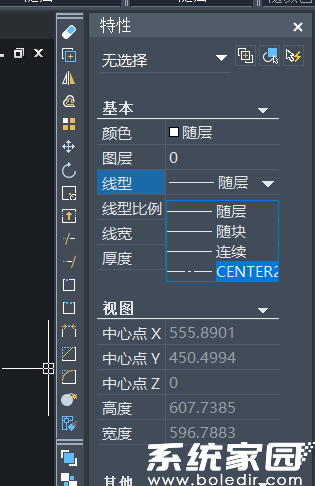

成功加载的线型会同步更新至右侧属性面板的下拉列表中，用户可在绘制或修改图形时直接调用，具体显示位置如下图所示：

掌握CAD线型扩展方法可显著提升绘图效率，建议使用者根据项目需求建立个性化线型库。不同版本软件在界面布局上可能存在差异，但核心操作逻辑保持一致。建议定期整理常用线型配置文件，便于跨项目调用和管理。
